• NPT螺紋是National (American) Pipe Thread的縮寫，屬于美國標準的牙型角為60°錐管螺紋，用于北美地區，國家標準可查閱GB/T12716。

• PT螺紋是Pipe Thread的縮寫，是牙型角為55°密封圓錐管螺紋，密封中最常用，屬惠氏螺紋家族，多用于歐洲及英聯邦國家,常用于水及煤氣管行業，錐度規定為1:16。英制管螺紋是細牙螺紋，因?yàn)榇盅缆菁y的牙深大，會嚴重的降低所切螺紋外徑管子的強度，國家標準可查閱GB/T7306。

• PF牙是管用平行螺紋。

• G是55度非螺紋密封管螺紋，屬惠氏螺紋家族，標記為G代表圓柱螺紋，G是管螺紋的統稱(Guan)，55、60度的劃分屬于功能性的，國家標準可查閱GB/T7307。

• ZG俗稱管錐，即螺紋由一圓錐面加工而成，一般的水管接頭都是這樣的，老國標標注為Rc。

• 公制螺紋用螺距來表示，美英制螺紋用每英寸內的螺紋牙數來表示，這是它們最大的區別，公制螺紋是60度等邊牙型，英制螺紋是等腰55度牙型，美制螺紋60度。公制螺紋用公制單位，美英制螺紋用英制單位。

• 管螺紋主要用來進行管道的連接，其內外螺紋的配合緊密，有直管與錐管兩種。

• 公稱直徑是指所連接的管道直徑，顯然螺紋大徑比公稱直徑大。

• 1/4，1/2，1/8是英制螺紋的公稱直徑，單位是英寸。行內人通常用分來稱呼螺紋尺寸，1英寸等于8分，1/4英寸就是2分，如此類推。

• 1英寸等于8英分，3/4的來歷是6/8=3/4。俗稱6分。

1、英寸制統一螺紋

在英寸制國家廣泛采用，該類螺紋分三個系列：粗牙系列UNC，細牙系列UNF，特細牙系列UNFF，外加一個定螺距系列UN。

標注方法：螺紋直徑 - 每英寸牙數系列代號 - 精度等級

示例：

粗牙系列 3/8 - 16UNC-2A

細牙系列 3/8 - 24UNF-2A

特細牙系列 3/8 - 32UNFF-2A

定螺距系列 3/8 - 20UN-2A

第一位數字3/8表示螺紋外徑，單位為英寸，轉換為米制單位mm要乘以25.4，即3/8×25.4=9.525mm；第二、三位數字16、24、32、20為每英寸牙數(在25.4mm長度上的牙數)；第三位以后的文字代號UNC、UNF、UNFF、UN為系列代號，最后兩位2A為精度等級。

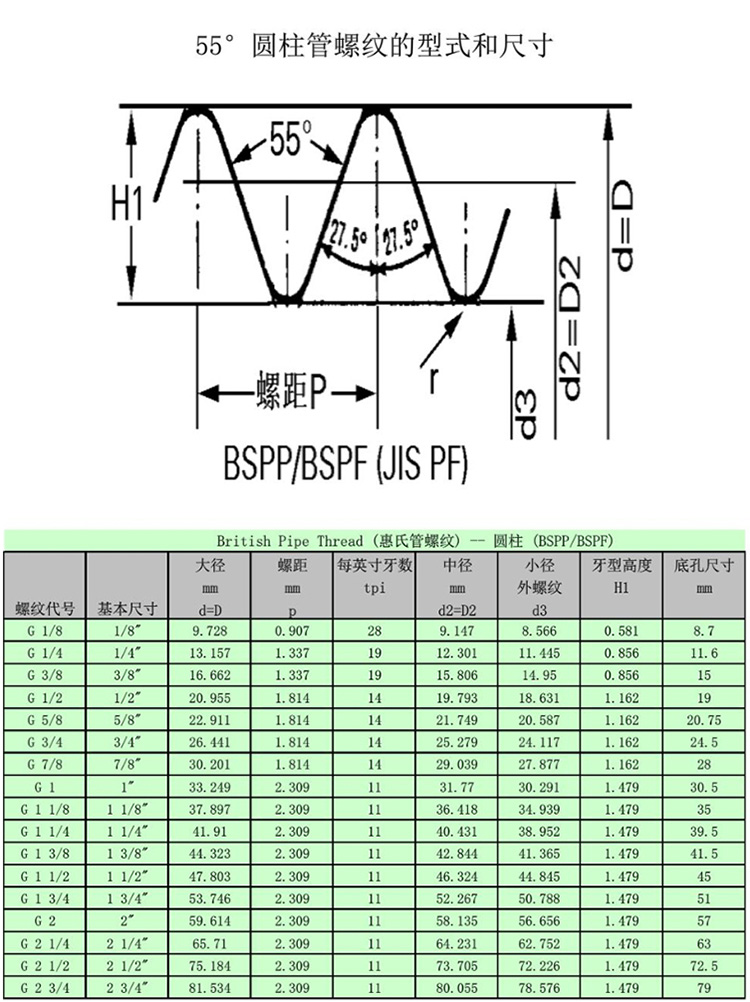

 2 、55°圓柱管螺紋的轉化

55°圓柱管螺紋，來源于英寸制系列，但米制和英寸制國家均廣泛采用，用于輸送液體、氣體和安裝電線的管接頭與管子的聯接，然而，各國的代號不同，應按下表(對照表)中的國外代號轉化為我國代號，現將各國的55°圓柱管螺紋代號列于下表。

國別   代號

中國   G

日本   G、PF

英國   BSP、BSPP

法國   G

德國   R(內螺紋)、K(外螺紋)

前蘇聯 G、TPУБ

ISO     Rp

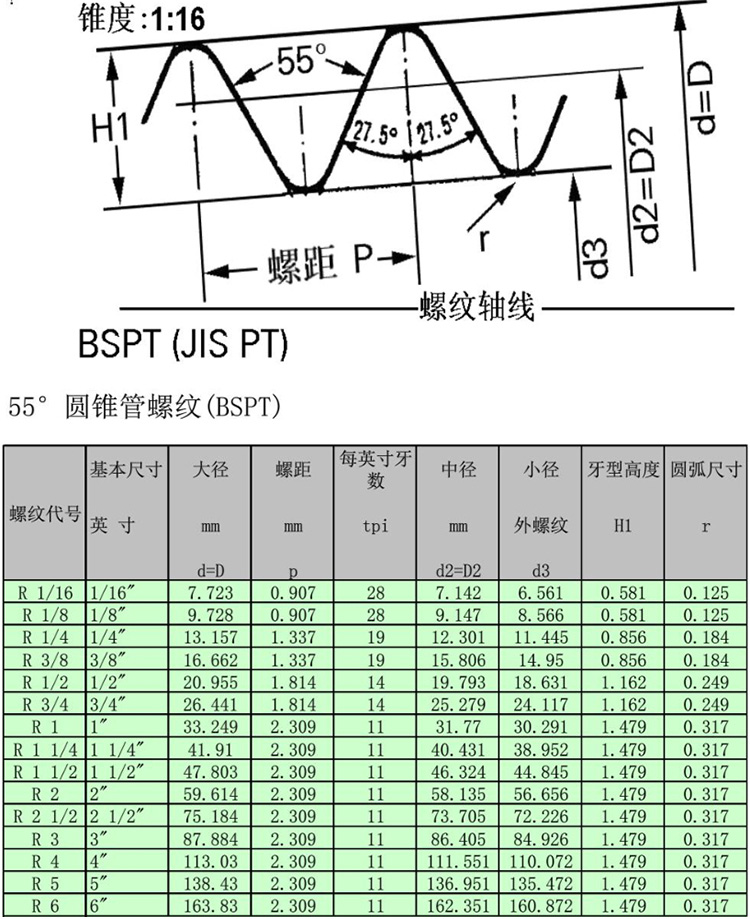

3、55°圓錐管螺紋的轉化

55°圓錐管螺紋是指螺紋的牙型角為55°，螺紋具有1:16的錐度。該系列螺紋在世界上應用廣泛，它的代號各國規定不同，見下表。按下表中的國外代號轉化為我國代號。

國別   代號

中國   ZG、R(外螺紋)

英國   BSPT、R(外螺紋)、Rc(內螺紋)

法國   G(外螺紋)、R(外螺紋)

德國   R(外螺紋)

日本   PT、R

ISO    R(外螺紋)、Rc(內螺紋)

4、60°圓錐管螺紋的轉化

60°圓錐管螺紋是指牙型角為60°，螺紋錐度為1:16的管螺紋，此系列螺紋在我國機床行業和美國、前蘇聯應用。它的代號我國過去規定為K，后來規定為Z，現在改為NPT。螺紋代號對照表見下表。

國別   代號

中國   Z(舊)、NPT(新)

美國   NPT

蘇聯   B

5、55°梯形螺紋的轉化

梯形螺紋是指牙型角為30°的米制梯形螺紋。該系列螺紋，國內外比較統一，其代號也相當一致，螺紋代號見下表。

國別   代號

中國   T(舊)、Tr(新)

ISO    Tr

德國   Tr

前蘇聯   Tr

• 螺紋分類

依螺紋用途不同可分為：

1、國際公制標準螺紋(InternationalMetric Thread System)

我國國家標準CNS采用之螺紋。牙頂為平面，易于車削，牙底則為圓弧形，以增加螺紋強度。螺紋角為60度，規格以M表示。公制螺紋可分粗牙及細牙二種。表示法如M8*1.25。（M：代號；8：公稱直徑；1.25：螺距）。

2、美國標準螺紋(AmericanStandardThread)

螺紋頂部與根部皆為平面，強度較佳。螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(NC)；細牙(NF)；特細牙(NEF)三級。表示法如1/2-10NC。（1/2：外徑；10：每寸牙數；NC代號）。

3、統一標準螺紋(UnifiedThread)

由美國、英國、加拿大三國共同制訂，為目前常用之英制螺紋。

螺紋角亦為60度，規格以每英寸有幾牙表示。此種螺紋可分為粗牙(UNC)；細牙(UNF)；特細牙(UNEF)。表示法如1/2-10UNC。(1/2：外徑；10：每寸牙數；UNC代號)

4、V形螺紋(Sharp VThread)

頂部與根部均成尖狀，強度較弱，亦壞不常使用。螺紋角為60度。

5、惠式螺紋(WhitworthThread)

英國國家標準采用之螺紋。螺紋角為55度，表示符號為“W”。適用于滾壓法制造。表示法如W1/2-10。(1/2：外徑；10：每寸牙數；W代號)。

6、圓螺紋(KnuckleThread)

為德國DIN所定之標準螺紋。適用于燈泡、橡皮管之連接。表示符號為“Rd”。

7、管用螺紋(PipeThread)

為防止泄漏用的螺紋，經常用于氣體或液體之管件連結。螺紋角為55度，可分為直管螺紋代號為”P.S.、N.P.S.”和斜管螺紋代號為“N.P.T.”，其錐度為1:16，即每尺3/4寸。

8、方螺紋(SquareThread)

傳動效率大，僅次于滾珠螺紋，而磨損后無法用螺帽調整，為其缺點。一般用于虎鉗之螺桿及起重機之螺紋。

9、梯形螺紋(TrapezoidalThread)

又稱愛克姆螺紋。傳動效率較方螺紋稍小，但磨損后可用螺帽調整。公制之螺紋角為30度、英制之螺紋角為29度。一般用于車床之導螺桿。表示符號為“Tr”。

10、鋸齒形螺紋(ButtressThread)

又稱斜方螺紋，只適于單方向傳動。如螺旋千斤頂、加壓機等。 表示符號為“Bu”。

11、滾珠螺紋

為傳動效率最好之螺紋，其制造困難，成本極高，乃用于精密之機械上。如數控工具機之導螺桿。

英制螺栓之表示法：

LH 2N 5/8 × 3 - 13UNC-2A

(1) LH 為左螺紋 (RH為右螺紋，可省略)。

(2) 2N 雙線螺紋。

(3) 5/8 英制螺紋，外徑5/8”。

(4) 3 螺栓長度3" 。

(5) 13 螺紋每寸牙數13牙。

(6) UNC 統一標準螺紋粗牙。

(7) 2級配合，外螺紋（3：緊配合；2：中配合；1：松配合）A：外螺紋(可省略) B：內螺紋

英制螺紋：

英制螺紋之大小通常以螺紋上每寸長度有若干螺紋數表示，簡稱為每寸牙數，恰等于螺距之倒數。例如每寸8牙之螺紋，其螺距為1/8寸。

延伸閱讀：

新舊螺紋標準

我國的管螺紋基本延用國際標準，采用英寸制。因?yàn)橛?guó)標準與美國標準斗法，所以國外標準分為了兩種55度60度的。以前我國只是將管螺紋分兩類：G和Z，一些工廠里仍然延用這種用法，將一些配管接頭的孔標G或Z或ZG，如G1/2表示55度圓柱管螺紋，Z1/2或ZG1/2表示55度圓錐管螺紋，Z1/2(60度)或ZG1/2(60度)表示60度圓錐管螺紋。

測量方法：

1、螺紋夾角的測量

螺紋夾角也叫牙型角。螺紋夾角的測量可通過測量側面角來實現，螺紋側面角是螺紋側面與螺紋軸線的垂直面之間的夾角。螺紋牙的近似輪廓在螺紋兩側直線段采樣，對采樣點進行直線最小二乘擬合。

2、螺距的測量

螺距是指螺紋上某一點至相鄰螺紋牙上對應點之間的距離。測量時必須平行于螺紋軸線。

3、螺紋中徑的測量

螺紋中徑是中徑線沿垂直于軸線距離，中徑線是一個假想的線。
