杜瓦瓶（罐），是采用超級真空絕熱的不銹鋼壓力容器，是為儲存、運輸和使用液氧、液氮、液氬或二氧化碳而設計的。這些容器按DOT4L標準制造，用于可靠而經濟的運輸和儲存低溫液態氣體，以及在廣闊的應用范圍內就地儲存和供應低溫液態氣體。

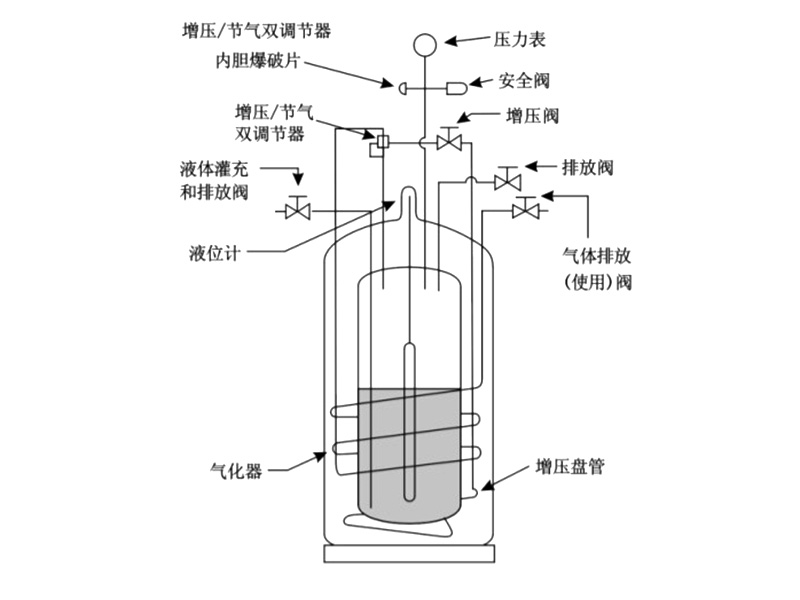

一、杜瓦瓶（罐）的結構

杜瓦瓶（罐）一般情況下有四個閥門，閥門所在的管道上有掛牌的英文標識。LIQULD即為液體使用閥、USE（GAS USE）為氣體使用閥、VENT為放空閥、PB（PRESSUREBUILD UP）為增壓閥。根據經驗，少數杜瓦瓶沒有氣體使用閥。此外還有氣相壓力表和液位計。

二、圖片 杜瓦瓶（罐）的使用

如您使用的是杜瓦瓶（罐）液相。因此使用的第一步是用高壓金屬軟管將杜瓦瓶（罐）液體閥所在管道與蒸發器相連，確認連接好后可打開液體使用閥，如果通往車間的氣體壓力達不到使用要求，請開增壓閥，稍等幾分鐘壓力會升高，達到使用要求。即可使用。使用到杜瓦瓶（罐）沒有液相且氣相的壓力只有5kg時，即表示杜瓦瓶（罐）內氣體已使用完，請關液體使用閥，停止使用。

三、 杜瓦瓶（罐）的優點

1、具有使用安全可靠、排液方便快速、靜態液體日蒸發率損失低。

2、同壓縮氣體鋼瓶相比它能夠 在相對低的壓力下容納大量的氣體。

3、它提供了容易操作的低溫液體源。

4、由于杜瓦瓶（罐）堅固可靠，保持時間長，以及自身含有氣體供應系統，利用其內置汽化器即可連續輸出流量高達9.2m³/h的常溫氣體，氣體最高恒定輸出壓力達1.2MPa（中壓型）/2.2 MPa（高壓型），完全滿足通常情況下的用氣要求。

5、設置多級安全保護裝置，安全性更好，并且操作簡單可靠。

6、儲存容量大，可減少存放場地，減少換瓶操作，提高工作效率。

7、免了鋼瓶氣體從充裝、運輸?shù)绞褂眠^(guò)程中，因環節較多容易遭受二次污染造成的質量隱患。

8、氣體利用率高：鋼瓶氣體每次使用后都必須留有余壓，而六方氣瓶液態供氣可避免任何浪費，降低用氣成本。

四、 杜瓦瓶（罐）供氣使用操作

【準備工作】

1、應保持杜瓦瓶（罐）與氧氣瓶罐之間是否在安全距離之外（兩瓶的間距應保持5米以上）。

2、瓶罐周圍無明火裝置，同時在附近應設有防火裝置。

3、檢查杜瓦瓶（罐）與終端用戶是否連接好。

4、檢查系統所有閥門，壓力表，安全閥，杜瓦瓶（罐）使用閥卡具均應齊全好用。

5、供氣系統不得有油脂和滲漏情況。

【操作程序】

為了使杜瓦瓶（罐）供氣系統連續、平穩、安全、節省的供氣，杜瓦瓶（罐）供氣系統使用時，可以單獨一個杜瓦瓶（罐）進行對終端進行供氣，也可以通過匯流排兩支杜瓦瓶（罐）或三只以上杜瓦瓶（罐）交替切換使用。具體使用步驟如下：

1 、連接軟管前先從用氣管系放出一部分氣體，排除軟管內的空氣，再接到杜瓦用氣接口上，衡量生產用氣的流量大小，用量大的要連接液體進出口閥（LIQUID）；用量小的連接氣體出口閥（VENT）。

2、使用過程中當供氣壓力不足時，打開增壓閥門，使壓力增大，調節調壓器會自動控制壓力的增壓范圍。一般情況下，小液罐出廠時已調整好，使用人員不必自行調整。

3、當液體或氣體流出時，增壓管、排氣管、閥等會冷卻冷化，各閥門、接頭可能有漏氣的現象，此時要用自來水淋浴，再擰緊接頭即可。

4、小液瓶（罐）最高使用壓力為12Kg /cm2，超過此壓力安全閥自動排氣，此時應關閉增壓閥，待壓力下降一部分后再打開。

5、使用過程中，不準用手觸摸通氣軟管、增壓管等，以免冷傷，更不準敲打閥門、管路等，以免脆化破裂。

6、使用時，小液瓶（罐）要直立，不準倒臥，操作開閥門時，操作人員不準正面對閥門排放的正方向（包括安全閥的排放方向）。

7、如果使用液體排放閥（LIQUID）生產需要中途中斷供氣時，排放閥關閉后，不準立即關閉用氣管道上的絕止閥，因?yàn)榻饘佘浌軆?nèi)的液態氣體轉化氣體迅速膨脹后無法流動會發生爆炸傷人事故。

8、當小液瓶（罐）使用完后，首先要關閉增壓閥，然后關閉杜瓦瓶（罐）進口閥，通過放空閥放空后卸下金屬軟管與杜瓦瓶（罐）連接的接頭。

【緊急停車步驟】

當系統或車間發生緊急情況需要緊急停用供氣系統時，應按以下步驟停車。

1、 迅速關閉杜瓦瓶（罐）用氣閥和增壓閥。

2、迅速打開匯流排放空閥。

3、迅速打開操作間通風裝置。

【注意事項】

1、杜瓦瓶（罐）儲存未使用時且記不能打開增壓閥，一定要檢查增壓閥是否關死，否則會造成罐內氣體泄露。

2、停止使用后一定要記住打開的增壓閥要關死，增壓閥只是在使用時才打開的。

3、使用時當增壓閥完全打開，杜瓦瓶（罐）壓力表的壓力下降不再提升，即表示罐內沒有液相只有氣相了。

4、杜瓦瓶（罐）在使用過程中檢查各個連接處（動、靜密封點）是否漏氣，在使用過程中結霜是正?，F(xiàn)象，與杜瓦瓶（罐）漏氣很容易混淆。

5、當增壓閥開啟后系統壓力不得大于設計規定壓力，當系統壓力過高，關閉增壓閥也無法控制時；應迅速打開放空閥為系統泄壓，查找到原因后方可再次投用。

6、檢查杜瓦瓶（罐）的壓力，盡量做到每半小時檢查一次，當杜瓦瓶（罐）壓力較低時應適當打開或開大系統增壓閥，為系統增壓，避免液面較低。

五、 杜瓦瓶（罐）充裝注意事項

在對杜瓦瓶（罐）進行低溫液體充裝前，首先確定氣瓶的充裝介質和充裝質量。充裝質量可參見產品規格表。為保證準確的充裝，請使用磅秤計量。

1、 用專門的輸送軟管將氣瓶進出液閥(DPW氣瓶為進液閥)與供應源相接，并擰緊無泄漏。

2、 開啟氣瓶的排放閥和進出液閥，然后開啟供應閥，開始充裝。

3、 在充裝過程中，通過壓力表監測瓶?jī)?nèi)壓力并調節排放閥使壓力保持在0.07~0.1MPa（10~15Psi）。

4、 當達到所需的充裝質量后，關閉進出液閥、排放閥和供應閥。

5、 卸下輸送軟管，并將氣瓶從磅秤上移走。

警告：嚴禁對氣瓶超限充裝。

警告：充裝前應確認瓶?jī)?nèi)介質和充裝介質。

警告：應在通風良好的場所進行充裝，因?yàn)闅怏w的累積是非常危險的。

注意：一只完全充滿的氣瓶其壓力上升十分迅速，可能導致安全閥開啟。

注意：在剛進行有關液氧或液化天然氣的作業之后，由于衣服中很可能濺有液氧或液化天然氣，請注意不要馬上吸煙或靠近有火的地方。

注意：當液態二氧化碳的飽和壓力降到0.48MPa（70Psi）時，液態二氧化碳就會形成固態干冰。所以在使用DPL450-175H/195H/210H、DPL450-175V/195V/210V、DPW650-499H氣瓶充裝液態二氧化碳時，必須先把氣瓶?jī)?nèi)二氧化碳?xì)怏w加壓，才可以充裝。

六、杜瓦瓶（罐）其他注意事項

1、從事與深冷液體的任何工作時，必須戴好防護用品，防止凍傷。

2、在液氧的操作中，閥門的開啟與關閉要緩慢地進行，突然的開閉，氧流會使該系統內任何污染著火。

3、除了液氧以外，所有的液體蒸氣都可以使人窒息。

4、充裝量不能超過：液氧192kg、液氮136kg、液氬230kg。

5、在使用液體時建議應該盡可能的降低瓶?jī)?nèi)壓力。

6、操作時必須保證氣瓶直立，更應避免翻倒，絕不可橫向滾動氣瓶。

7、液氧的貯存、汽化、充裝、使用場所的周圍5m內嚴禁明火，杜絕一切火源，并應有明顯的禁火標志。

8、液氧的貯存、汽化、充裝、使用場所的周圍至少在5m內不準有通向低處場所(如地下室、坑穴、地井、溝渠)的開口；地溝入口處必須有擋液堰。

9、操作人員在充灌或處理液氧時， 不得穿戴被油脂沾污的工作服和個人防護裝備，凡被油脂沾污過的衣服和防護用品必須更換。
