硅烷即硅與氫的化合物,是一系列化合物的總稱,包括甲硅烷( SiH4) 、乙硅烷( Si2H6) 和一些更高級的硅氫化合物。目前應用最多的是甲硅烷。一般把甲硅烷簡稱做硅烷。硅烷作為一種提供硅組分的氣體源,可用于制造高純度多晶硅、單晶硅、微晶硅、非晶硅、氮化硅、氧化硅、異質硅、各種金屬硅化物。 因其高純度和能實現精細控制,已成為許多其他硅源無法取代的重要特種氣體。硅烷廣泛應用于微電子、光電子工業, 用于制造太陽電池、平板顯示器、玻璃和鋼鐵鍍層, 并且是迄今世界上唯一的大規模生產粒狀高純度硅的中間產物。硅烷的高科技應用還在不斷出現, 包括用于制造先進陶瓷、復合材料、功能材料、生物材料、高能材料等等,成為許多新技術、新材料、新器件的基礎。硅烷又以它特有的自燃、爆炸性而著稱。硅烷有非常寬的自發著火范圍和極強的燃燒能量,決定了它是一種高危險性的氣體。

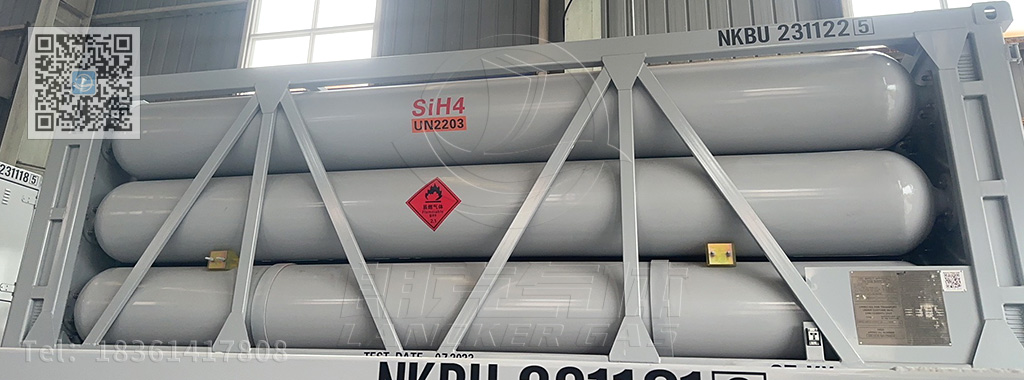

管束式集裝箱技術參數:
公稱工作壓力: | 16.6Mpa | 使用環境溫度: | -40-60℃ |
盛裝介質: | 硅烷siH4 | 設計溫度范圍: | -40-60℃ |
介質特性: | 易燃無毒 | 氣密性試驗壓力: | 16.6Mpa |
空箱質量: | 17990kg | 氣瓶數量: | 12瓶 |
最大允許充裝量: | 4224kg | 總?cè)莘e: | 13.2m3 |
額定質量: | 29800kg | 設計使用年限: | 20年 |
外形尺寸: | 6058*2438*1994mm | 允許堆碼層數: | 7層 |
大容積鋼質無縫氣瓶技術參數:
氣瓶型號: | TUBE1-559-1100-16.6-Ⅰ | 使用環境溫度: | -40-60℃ |
公稱工作壓力: | 16.6Mpa | 最大允許充裝量: | 352kg |
公稱容積: | 1.1m3 | 瓶體材料: | 4130X/30CrMo |
水壓試驗壓力: | 27.7Mpa | 氣瓶規格(外徑*壁厚*長度): | φ558.8*13.7*5490mm |
1. 引言
硅烷槽車是用于運輸硅烷的特殊車輛。硅烷是一種無色、易燃、有毒的液體,在半導體制造等領域有廣泛的應用。為了確保硅烷的安全運輸,硅烷槽車方案應當考慮車輛的設計、裝載與卸載方案,以及安全措施等方面。
本文檔將介紹硅烷槽車的設計要求、裝載與卸載方案,以及安全措施等內容。
2. 硅烷槽車設計要求
硅烷槽車的設計要求主要包括以下幾個方面:
2.1 容量要求
硅烷的運輸量較大,因此硅烷槽車的容量要求較高。一輛標準的硅烷槽車的容量通常在1000-3000升之間,根據運輸需求可進行調整。
2.2 材質要求
由于硅烷具有易燃、有毒的性質,硅烷槽車的材質應具備良好的防腐蝕、耐高溫、耐腐蝕等特性。常見的硅烷槽車材料包括不銹鋼和鋁合金等。
2.3 車輛結構要求
硅烷槽車的結構應具備良好的密封性,以防止硅烷泄漏。車輛應配備合適的閥門和管道系統,以便進行裝載與卸載操作。
2.4 車輛性能要求
硅烷槽車的性能要求包括動力性能、制動性能、懸掛性能等。車輛應具備良好的操控性與穩定性,以確保運輸過程中的安全性。
3. 硅烷槽車裝載與卸載方案
3.1 硅烷裝載方案
硅烷的裝載需要一定的特殊設備。在裝載過程中,應按照以下步驟進行操作:
1.確保裝載區域通風良好,并遠離火源。
2.進行裝載前的安全檢查,確保硅烷槽車的密封性良好。
3.打開裝載區域的閥門,并將硅烷轉移到硅烷槽車中。
4.在裝載過程中,應嚴格控制硅烷的流量,避免泄漏。
3.2 硅烷卸載方案
硅烷的卸載也需要特殊設備。在卸載過程中,應按照以下步驟進行操作:
5.確保卸載區域通風良好,并遠離火源。
6.進行卸載前的安全檢查,確保硅烷槽車的密封性良好。
7.打開卸載區域的閥門,并將硅烷從硅烷槽車中轉移出來。
8.在卸載過程中,應嚴格控制硅烷的流量,避免泄漏。
4. 硅烷槽車安全措施
為了確保硅烷槽車的安全運輸,應采取以下安全措施:
9.硅烷槽車應配備防火、防爆設備,以防止硅烷泄露引發火災或爆炸事故。
10.硅烷槽車應定期進行安全檢查和維護,確保車輛的密封性和性能良好。
11.運輸過程中,應避免與易燃物質和氧化劑等物質接觸,以免發生危險事故。
12.司機應具備相關的專業知識和駕駛技能,能夠應對緊急情況。
5. 結論
硅烷槽車方案的設計要求包括容量、材質、車輛結構和性能等方面。在裝載與卸載方案上,需要注意硅烷的特殊性,采取防止泄漏的措施。為確保硅烷槽車的安全運輸,應采取適當?shù)陌踩胧?,包括防火、防爆設備的配備和定期維護等。
通過合理的設計和操作,硅烷槽車可以安全、高效地運輸硅烷,為半導體制造等領域的發展提供了重要支持。

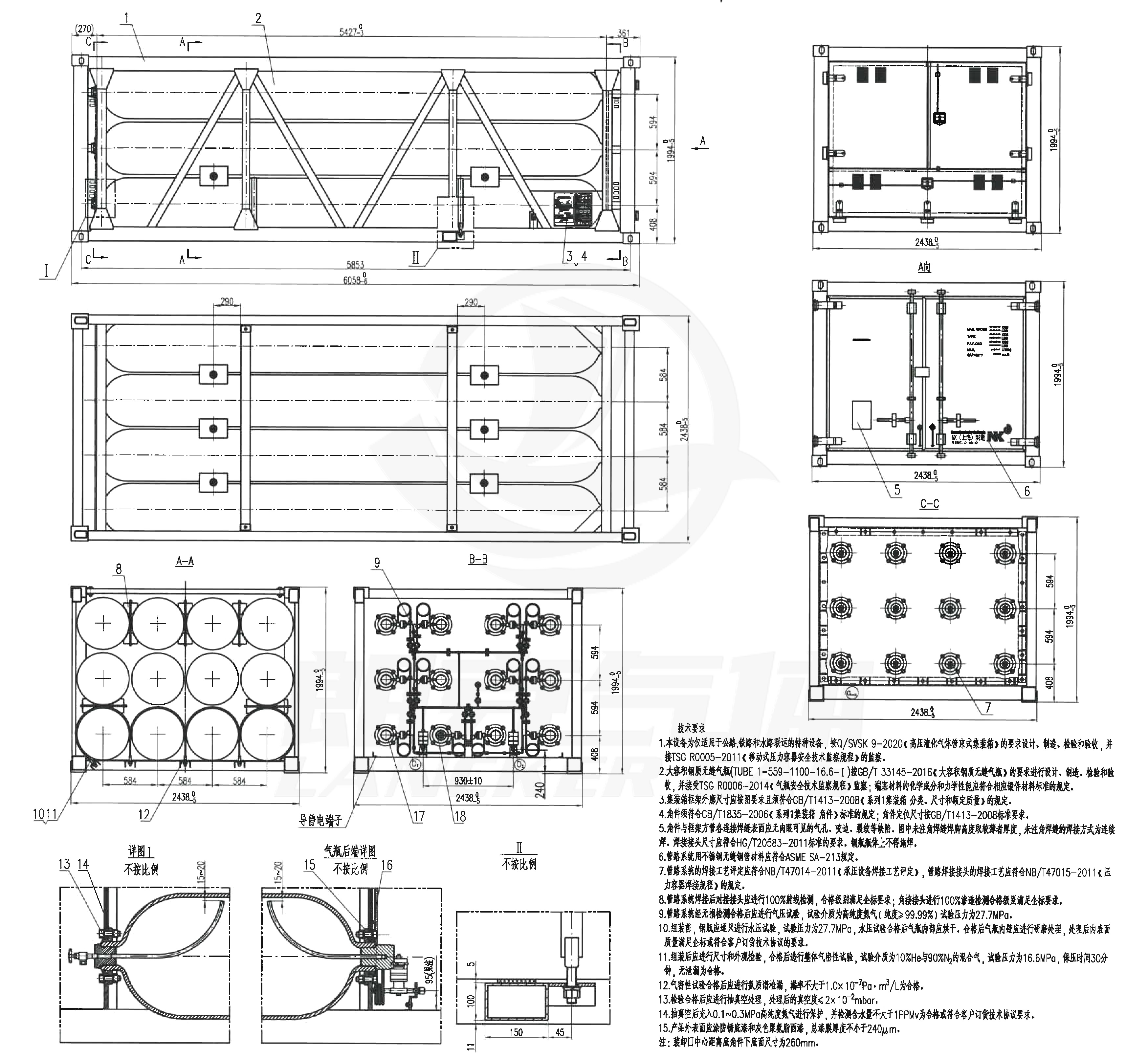

管束車技術要求:
1、本設備為僅適用于公路鐵路和水路聯運的特種設備,按Q/SVSK 9-2020《高壓液化氣體管束式集裝箱》的要求設計、制造、檢驗和驗收 ,并按TSG R0005-2011《移動式壓力容器安全技術監察規程》的監察。
2、大容積鋼質無縫氣瓶(TUBE 1-559-1100-16.6-Ⅰ)按GB/T 33145-2016《大容積鋼質無縫氣瓶》的要求進行設計、制造、檢驗和驗收,并接受TSG R0006-2014《氣瓶安全技術監察規程》監察;端塞材料的化學成分和力學性能應符合相應鍛件材料標準的規定。
3、集裝箱框架外廓外寸應按圖要求且須符合GB/T 1413-2008《系列1 集裝箱分類、尺寸和頻定質量》的規定。
4、角件須符合GB/T 1835-2006《系列1 集裝箱 角件》標準的規定;角件定位尺寸按GB/T 1413-2008標準要求。
5、角件與框架方管各連接焊縫表面應無肉眼可見的氣孔、咬邊、裂紋等陷。圖中未注角焊縫焊腳高度取較薄者厚度,未注焊縫的焊接方式為連續焊。焊接接頭尺寸應將合HG/T 20583-2011標準的要求。鋼瓶體上不得施焊。
6、管路系統用不銹鋼無縫鋼管材料應符合ASME SA-213規定。
7、管路系統的焊接工藝評定應符合NB/T 47014-2011《承壓設備焊接工藝評定》,管路焊接接頭的焊接工藝應符合NB/T 47015-2011《壓力容器焊接規程》的規定。
8、管路系統焊接后對接接頭應進行100%射線檢測,合格級別滿足企標要求;角接接頭進行100%滲透檢測合格級別滿足企標要求。
9、管路系統經無損檢測合格后應進行氣壓試驗,試驗介質為高純度氮?dú)猓兌取?9.99%)試驗壓力27.7Mpa。
10、組裝前,鋼瓶應逐只進行水壓式驗,試驗壓力加27.7Mpa,水壓試驗合格后氣戰內部應烘干。合格后氣瓶?jī)?nèi)壁應進行研磨處理,處理后內表面質量滿足企標或符合客戶訂貨技術協議的要求。
11、組裝后應進行尺寸和外觀檢驗,合格后進行整體氣密性試驗,試驗介質為10%He與90%N2的混合氣,試驗壓力為16.6Mpa,保壓時間30分鐘,無泄漏為合格。
12、氣密性試驗合格后應進行氫質譜檢漏,漏率不大于1.0×10-7Pa·m3/L為合格。
13、檢驗合格后應進行抽真空處理,處理后的真空度<2x10-2mbar。
14、抽真空后充入0.1~0.3MPa高純度氮?dú)膺M(jìn)行保護,并檢測含水量不大于1PPMv為合格成符合客戶訂貨技術協議要求。
15、產品外表面應涂防銹底漆和灰色聚氨脂面漆,總漆膜厚度不小于240μm。
注:裝卸口中心距離底角件下底面尺寸260mm。
