單柱立車機床特點

1、數控立式機床是一種性能良好、工藝范圍廣泛、生產效率高的先進設備,適用于各行業的機械加工?？捎糜趦?nèi)外圓柱面、內外圓錐面端面、切槽、圓弧面及各種曲線面、螺紋的粗、精加工。

2、工作臺主軸采用了高精度可調徑向間隙雙列短圓柱滾子軸承定心。軸向采用恒流靜壓導軌。使工作臺具有旋轉精度高、承載能力大、熱變形小的特點。

3、機床進給采用交流伺服電機、滾珠絲杠傳動,橫梁垂直刀架配有封閉護罩,增加了機床的安全性、宜人性。

4、機床的主傳動由交流電機驅動。經16級主軸變速機構。實現了工作臺的轉速范圍。

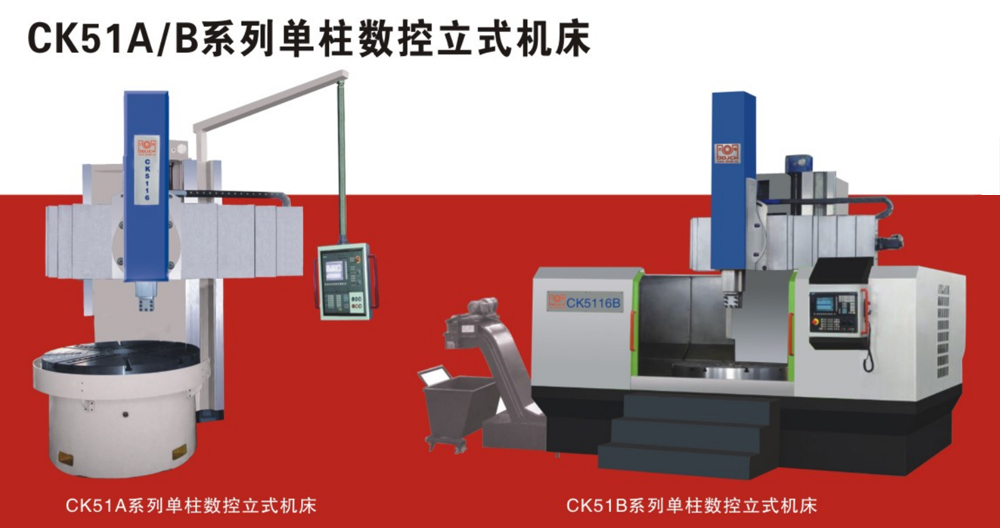

5、數控系統根據用戶需要,可選用進口或國產配置。CK51A系列不帶罩殼,CK51B系列加罩殼、排屑、冷卻液回收裝置。

6、立柱、橫梁導軌面采用高頻淬火,淬火硬度HRC48-55度。

特點與用途

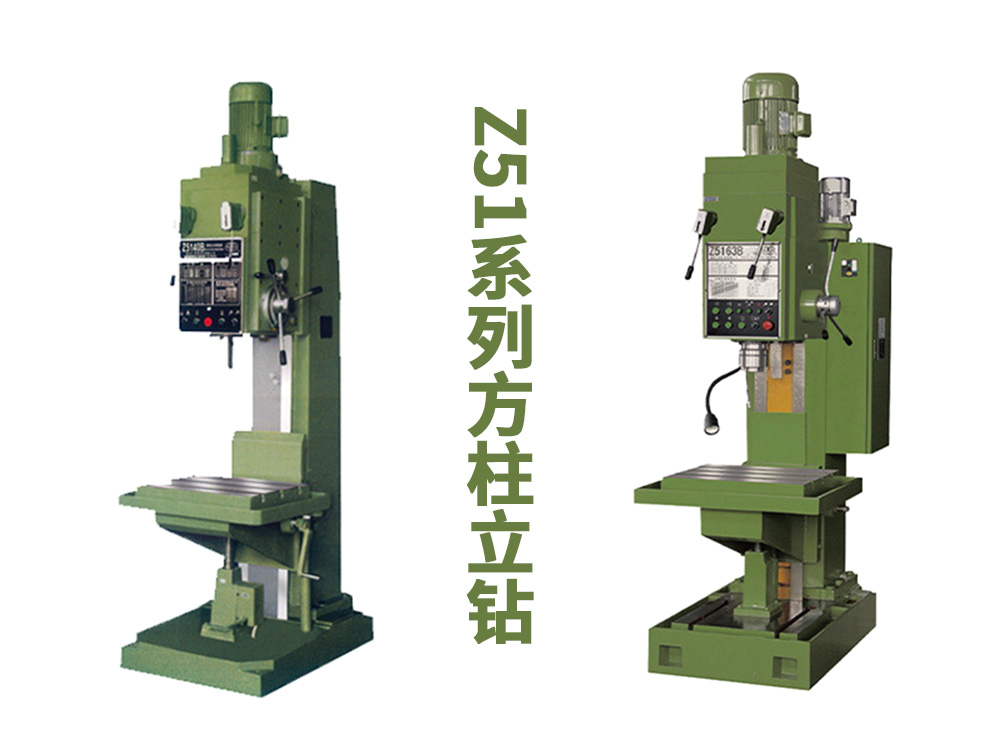

Z5140方柱立式鉆床是萬能通用機床。

本機床可用于鉆孔、鉸孔、锪端面、鉆沉頭孔、鏜孔、攻絲等工作。主軸攻絲自動反轉以及微動進給，用于盲孔和定深孔極為方便。

產品說明

1. 本系列機床適用于各行業的機械加工 , 可用于內外圓柱面、圓錐面、端面、切槽、切斷等的粗、**車削加工。

2. 工作臺采用高**度推力球軸承作滾動導軌（ CA5116E×H/5 、 CA5120E×H/8 機床還可采用滑動導軌），主軸徑向采用 NN30型雙列圓柱滾子軸承，因而工作臺承載能力大、回轉**度高。

3. 垂直刀架裝有五角刀臺，側刀架裝有四方刀臺，兩刀架均采用液壓平衡。

4. 垂直刀架水平和垂直移動均采用滑動絲杠傳動。

5. 主傳動邏輯控制采用進口日本OMRON可編程控制器PC控制,因而**性好。

6. 機床外型美觀、宜人性好、操作維修方便。

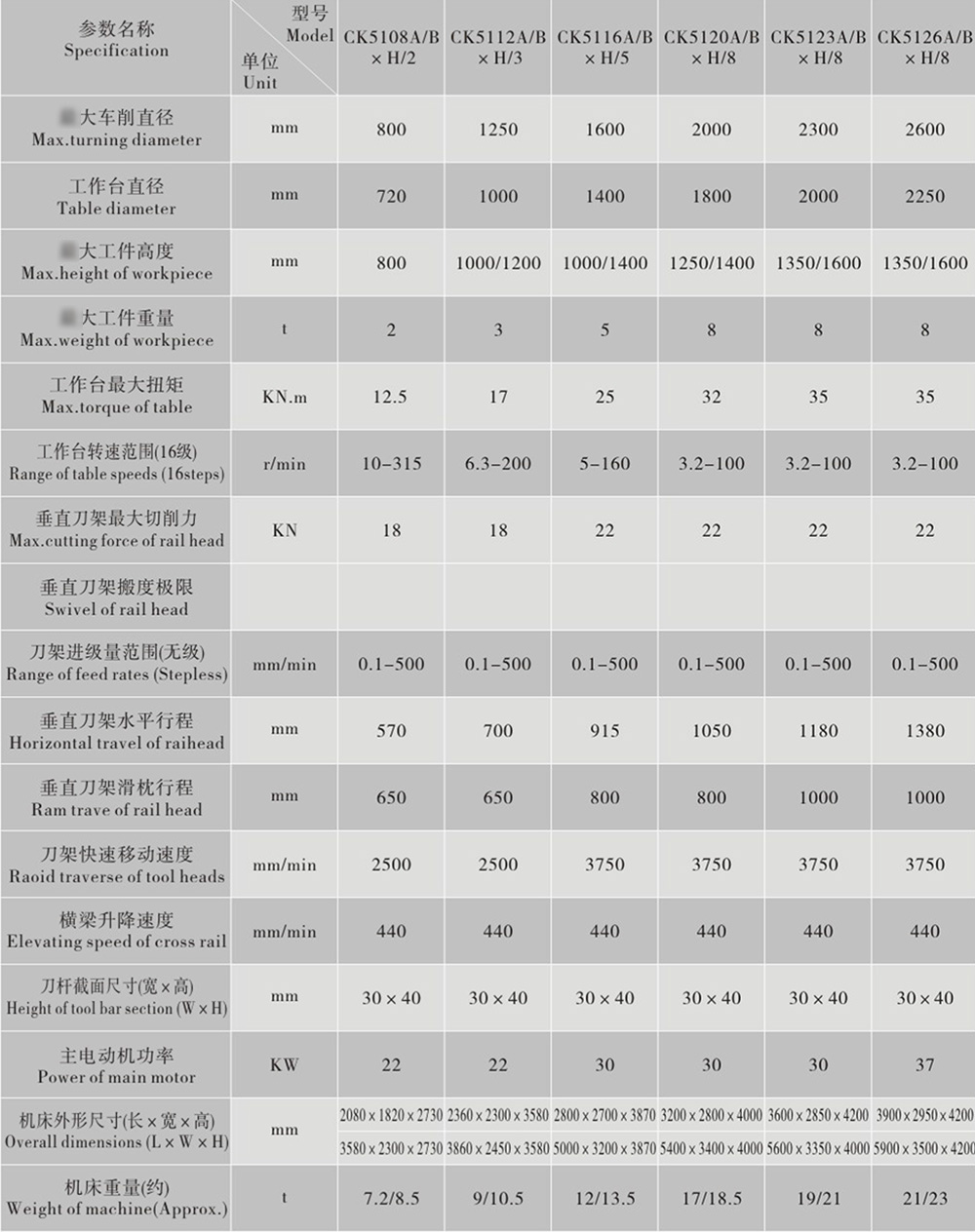

主要規格與參數

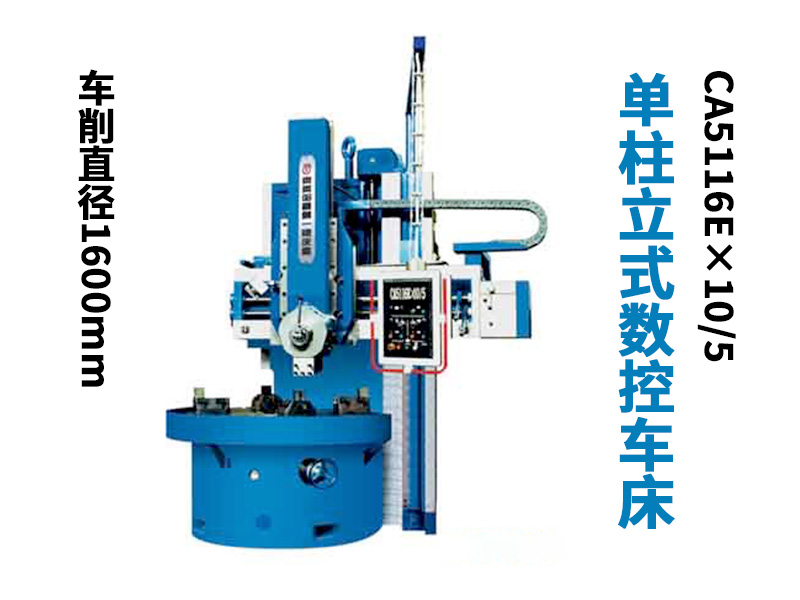

1. 名稱：CA5116E×H/W

2. 車削直徑：1600mm

3. 工作臺直徑：1400mm

4. 工件高度H：10/12.5/14/16.5dm(分米)

5. 工件重量：5/8Wt

6. 垂直刀架切削力：20-25KN

7. 側刀架切削力：15-20KN

8. 工作臺扭矩：25KN.m

9. 工作臺轉速范圍（16級）：5-160r/min

10. 垂直刀架搬度：±30°

11. 刀架進級量范圍(12級)：0.8-86mm/min

12. 垂直刀架水平行程：915mm

13. 垂直刀架滑枕行程：650-800mm

14. 側刀架滑枕水平行程：500-630mm

15. 側刀架垂直行程：980mm

16. 刀架快速移動速度：1800mm/min

17. 刀桿截面高度：40mm

18. 主電動機功率：AC:30KW

19. 機床外形尺寸（長×寬×高）：2830×2870×3870mm

20. 機床重量：約t 12.6/13.8/14.1t
