核心部件采用美國ALICAT質量流量計測量LNG氣瓶單位時間內的自然蒸發量。整個測試過程由PLC控制，測試報告自動生成，測試數據可長期保存。

靜態蒸發率測試系統說明

該靜態蒸發率測試系統專用于LNG氣瓶進行靜態蒸發率測試，全自動測試及自動打印本次測試結果。

測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法 第五部分:靜態蒸發率測量》文件要求進行：

測試方法公式采用氣體質量流量計方法

測試介質采用LNG或液氮

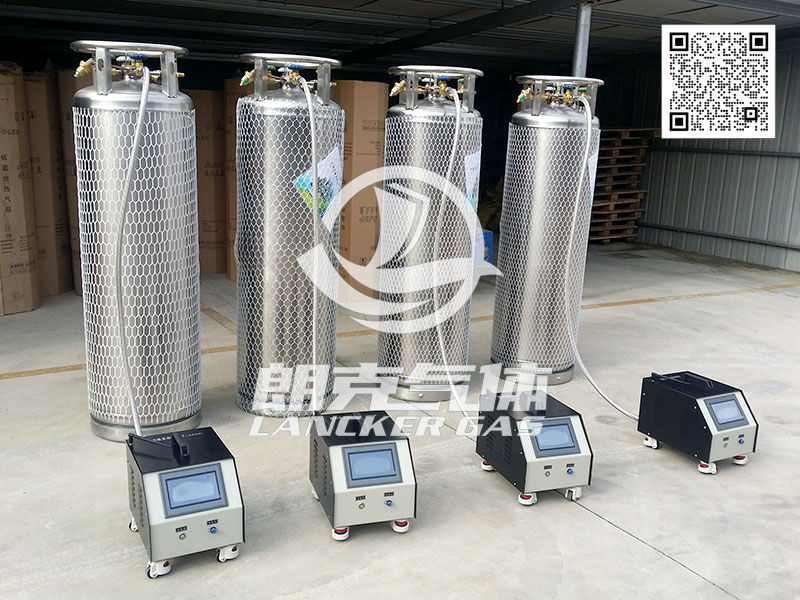

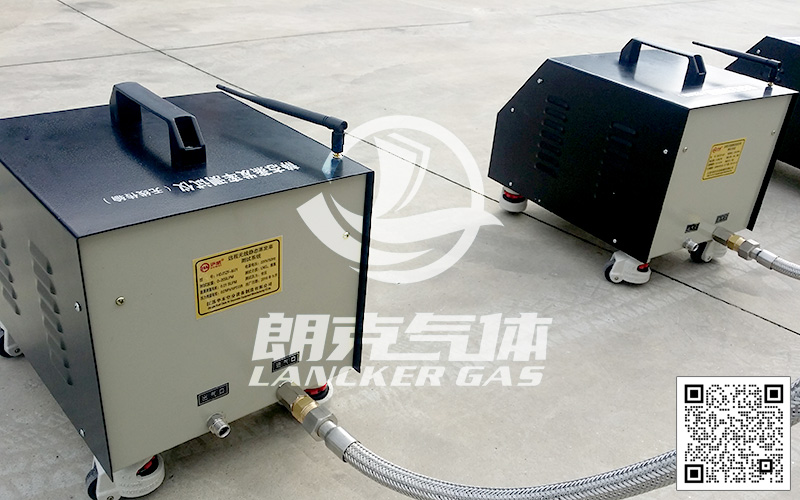

遠程無線靜態蒸發率測試儀Ⅳ型（單工位）

主要技術參數：

（1）蒸發率測試介質：LNG或液氮

（2）靜置時間：48小時,記錄時長：24小時

（3）測試條件：氣瓶?jī)?nèi)膽壓力為常壓

（4）工位數：?jiǎn)喂の唬?/p>

（5）流量計：適用各種氣體介質按需求在獨立工位的觸摸屏設置

（6）流量測試精度：0.01SLPM；

（7）測試流量范圍：0～20SLPM；

（8）測試條件：氣瓶?jī)?nèi)膽壓力為正常工況

（9）壓力測量精度：≤0.07MPa/10PSI

（10）環境溫度：-40℃-60℃

（11）環境溫度測量精度：0.1℃；

（12）環境壓力測量精度：10Pa；

（13）靜置時間：按國標《GB/T18443.5-2010》要求；

（14）便攜形式：獨立的每工位約13公斤，移動、攜帶簡單，可以任意換場地作業

（15）獨立工位操作：每個工位有獨立的觸摸屏，能顯示獨立工位流量計的水平程度并手動調節，顯示獨立工位的蓄電池的電量及主動預警，顯示進氣口壓力，進氣口實時溫度，并將本工位所有數據無線發送至電腦主機。

（16）記錄間隔：用戶自定義設定；

（17）數據記錄時長：用戶自定義設定；

（18）電腦主機：筆記本電腦，攜帶方便

（19）打印機：便攜式打印機連接筆記本電腦

（20）主機操作：電腦主機帶無線接收器，程序控制，自動完成測試、計算、記錄、存儲和報表生成及打印等功能

（21）測試儀電源：獨立工位蓄電池供電，無需外接電源

（22）無線傳輸距離：2-4公里范圍

（23）無線響應時間：獨立工位與電腦主機響應時間為0.2S

（24）提供各類氣瓶的連接接頭和軟管

主要配置：

可用于LNG和液氮，全移動式

1、質量流量計：1臺美國埃里卡特

2、流動測試臺：1套，遠程無線傳輸

3、含1個設備水平儀

4、含1個進氣口溫度傳感器

5、含1個進氣口壓力傳感器

6、含1臺蓄電池

7、含小觸摸屏調整介質，顯示電量

8、進氣口波紋管1根，2米長；進氣口波紋管1根，5米長

9、設備測試報告打印機（含噴墨打印機一臺）

10、筆記本電腦一臺（高端配置，選配）

11、數據收集設備一臺（含集成編程軟件控制）

LNG氣瓶檢測常用設備清單：

1、氣瓶注冊-氣瓶注冊軟件掃描系統

2、外觀掃描檢查-外表數字成像檢測

3、夾層真空度測量-夾層真空測量?jī)x

4、殘液回收，氮?dú)庵脫Q置換

5、氣瓶組合部件及安全附件更換

6、夾層抽真空烘箱

7、自動電瓶轉運車

8、液氮加注，回收互導，靜態蒸發率測試

9、紅外線外表測溫儀

10、氣密性試驗

11、終端處理系統（軟件系統）-控制整個檢測系統的運行

12、其它氣源設備-空氣泵及儲氣罐

13、便攜式可燃?xì)怏w濃度檢測儀

14、氦質譜檢漏儀

15、天然氣泄壓排放裝置
