核心部件采用美國ALICAT質量流量計測量LNG氣瓶單位時間內的自然蒸發量。整個測試過程由PLC控制，測試報告自動生成，測試數據可長期保存。

靜態蒸發率測試系統說明

該靜態蒸發率測試系統專用于LNG氣瓶進行靜態蒸發率測試，全自動測試及自動打印本次測試結果。

測試過程及測量數量按照GB/T18443.5-2010《真空絕熱深冷設備性能試驗方法 第五部分:靜態蒸發率測量》文件要求進行：

測試方法公式采用氣體質量流量計方法

測試介質采用LNG或液氮

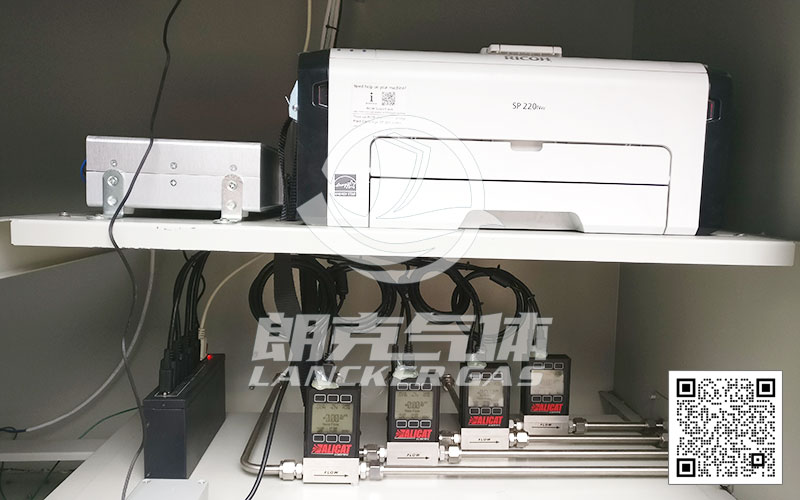

靜態蒸發率內部細節圖

靜態蒸發率測試儀Ⅱ型

主要技術參數：

1、蒸發率測試介質：LNG或液氮

2、靜置時間：48小時，記錄時長：24小時

3、測試條件：氣瓶內膽壓力為常壓

4、工位數：4工位(固定式）/2工位（便攜式）

5、準確精度：0.2級

6、流量計品牌：美國進口ALICAT （滿足各類LNG氣瓶自然蒸發量測定）

7、環境溫度：-40℃～60℃

8、便攜式應移動方便、攜帶簡單。

9、4工位(固定式）設備采用15寸的觸摸屏，采集模塊，所有數據自動錄入靜態蒸發率計算表格，自動設定記錄頻率（數據記錄的時間間隔可以自動設定）

10、設備自帶電子水平儀保證流量計水平使用

11、每工位進氣口帶溫度傳感器通過模塊自動輸入表格

12、每工位進氣口帶壓力傳感器入得數據自動輸入表格

13、設備自帶打印機，能打印實時流量數據及最終報告

主要配置：

1、質量流量計：2臺（美國品牌ALICAT埃里卡特）

2、介質：各種氣體自由轉換

3、工位數：2工位，能同時測兩個氣瓶的蒸發率

4、進氣口波紋管（進氣口波紋管2根，3米長）

5、回氣槍（含2個回氣槍）

6、瓶口閥門轉換接頭  轉換接頭3個

7、進氣口溫度計  各1個（每個流量計一個）

8、進氣口壓力傳感器  各1個（每個流量計一個）

9、設備水平儀（設備自帶電子水平儀一個）

10、設備測試報告打印機（含噴墨打印機一臺）

11、設備觸摸屏（含15寸觸摸控制屏一臺）

12、防爆接線盒 1個

13、研華工程電腦 1臺

14、設備集成電器程序 含集成編程軟件控制
