按照排放方式的不同，可以將壓縮空氣冷凝液排除器分為兩種不同的類型，S型（膜片閥）、B型（電動球閥），電動球閥B型產品更適用于雜質含量比較多的情況。
每種排水器有多種型號可供選擇，更有壓力高達60bar的產品可供選擇。
壓縮空氣冷凝液排除器
S型排水器的工作原理：冷凝液從進口（1）進入容器（2），由于閥芯（4）開啟使先導氣路（3）與膜閥片（5）上腔相通，從圖中可以看出膜閥片上下都有壓力，由于壓強作用面積不同而形成膜閥片上下表面壓力差，壓力確保膜閥片與閥口密封。當容器（2）充滿了冷凝液，達到設定高位置時，電容傳感器發出信號，在電磁線圈作用下閥芯（4）升起關閉先導氣路（3），同時打開通向排出口（8）的氣路，膜閥片（5）上腔的壓強便成了大氣壓，此時，膜閥片（5）在系統壓力作用下離開閥座（7），冷凝液便從出口（8）排出。當容器（2）冷凝液在排出過程中下降到設定位置時，又恢復到圖1狀態，膜閥片（5）關閉，這樣反復進行自動排放冷凝液。
壓縮空氣冷凝液排除器DrainMaster優勢：
1、實現真正的免維護，雜質格柵，膜片閥和大口徑油水排放口，確保了油水順利排出不會堵塞。
2、零耗氣，節省大量能源。
3、具有報警功能，實現遠程報警。
4、具有加熱功能，可以適應寒冷氣候使用。
一、真空冷凝液排除器簡介
DRAINMASTERBV真空排液器用來排放真空系統中的冷凝液，系統工作壓力范圍0.1bar-1.8bar（絕對壓力）。
DRAINMASTERBV需要4-8bar的潔凈壓縮氣體來實現冷凝液排放，排放后殼體內的少量剩余氣體，控制氣可能會泄露到真空系統。因此，真空排液器，只能應用在這些氣體不會影響工藝和安全的系統之中。
DRAINMASTERBV應用在冷凝液特別大的系統中時，需要安裝平衡管，以確保冷凝液及時可靠進入排液器中。
二、真空系統冷凝液排除器工作原理
隨著冷凝液進入排液器，液位傳感器感應排液器的液位高度，當液位達到設定至高點時，冷凝液進口關閉，控制空氣通過電磁閥打開進入排液器，形成內壓。同時，排液球閥打開，排除冷凝液和壓力。當液體完全排空后，電磁閥關閉，切斷控制壓縮空氣進氣。冷凝液進口閥門打開，重新蓄積冷凝液。
三、安裝說明
為保持冷凝液排除壓力在4-8bar之間，需要安裝一個調壓閥，下列情況不能排除冷凝液：排水器壓力低于4bar；進液口和平衡管的閥門開放。
注意：電磁閥在打開的時候會有少量的控制氣體排放到大氣中，如果控制空氣是危險氣體，排放的氣體需要收集到儲罐內，以免發生危險。

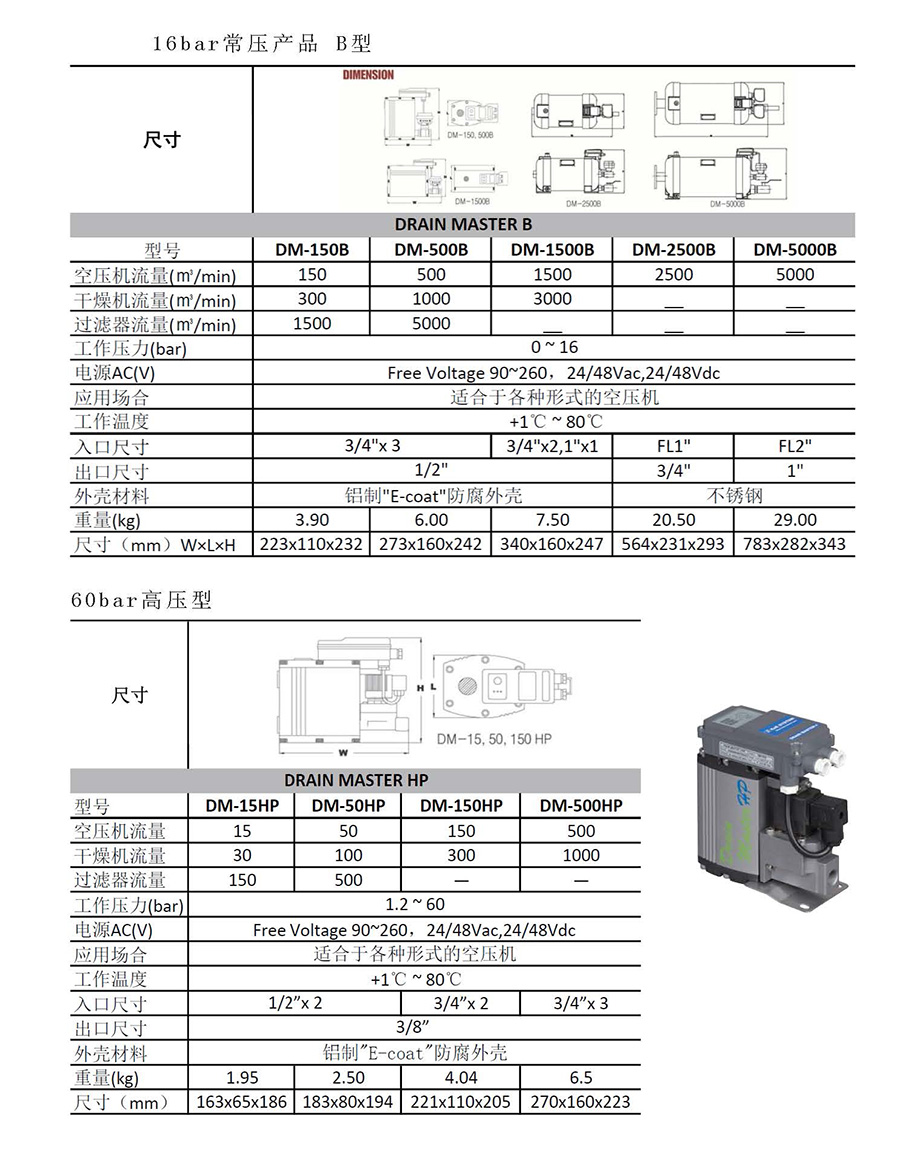

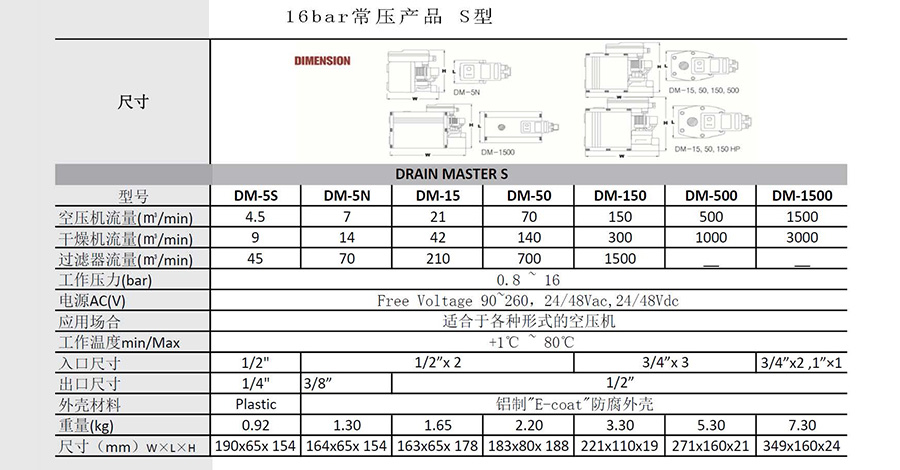

產品技術參數
DRAIN MASTER自動排水器的加熱單元是韓國DRAIN MASTER自動排水器的可選配件，DRAIN MASTER自動排水器是零耗氣的空壓系統冷凝液電子自動排除設備，韓國原裝進口的用電設備，工作壓力分為中低壓0.8~16bar和高壓60bar兩種類別。
DRAIN MASTER自動排水器的加熱單元實物照片
DRAIN MASTER自動排水器的加熱單元是通過電加熱的方式工作，為防止低溫條件下排水器內的冷凝液結冰成固態無法排出排水器的情況而設計。如果將空壓系統的DRAIN MASTER自動排水器安裝在易結冰的地區，或者在冬季氣候寒冷的時候，很容易因冷凝水結冰而造成設備排水故障，因此需要安裝DRAIN MASTER自動排水器的加熱單元。
DRAIN MASTER自動排水器的加熱單元如何連接在排水器上
DRAIN MASTER自動排水器的加熱單元采用高品質不銹鋼材質制造，具有可靠的耐久性、耐腐蝕性，內部并安裝有自動溫度調節器，能維持恒定的溫度。利用螺紋直接與DRAIN MASTER自動排水器連接，連接時需要加密封墊確保排水器的密封效果，安裝維護都非常方便。
DRAIN MASTER自動排水器使用環境溫度在-25℃~50℃，控溫范圍5℃~15℃。額定電壓110-220Vac（±10%）50~60Hz，額定功率125KW，電纜長度2m，重量0.4kg。DRAIN MASTER自動排水器的加熱單元能應用于所有的DRAIN MASTER? 系列型號，對系統已經安裝的其他冷凝液排除器也適用。
