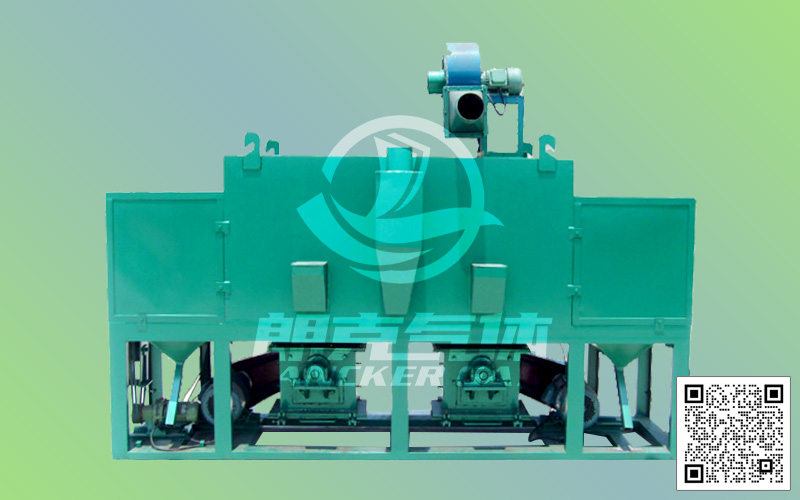

液化氣鋼瓶拋丸除銹機（正面）

液化氣鋼瓶拋丸除銹機（反面）

液化氣鋼瓶拋丸除銹機是我公司技術人員集美國、日本同類產品之長處而設計制造的新型產品。

它采用下置式上拋丸結構，省卻了龐大的鋼丸提升裝置，以及該機無需地坑安裝，使整機結構更為完善合理、操作方便、處理效果好、工作效率高。

整機由機體、下置式上拋拋丸器、輥道傳送裝置及除塵裝置四部分組成。適用于Φ220～420mm的各種鋼瓶容器外部的氧化層、油漆層、粉末噴涂層的清理，無死角遺留。(特殊規格的物件清理可按用戶要求定制)

主要技術參數

1、適用鋼瓶直徑范圍：Φ320～426mm

2、清理效率：30～60只/小時（以YSP-15鋼瓶為標準）

3、彈丸規格：Φ1.2～1.5mm（首次裝入量約120kg）

4、彈丸消耗量：～0.01Kg（1只鋼瓶）

5、電機總功率：18.8KW

6、傳動電機：3kw

7、拋丸電機：2×5.5kw

8、升砂電機：2×0.55kw

9、軌道傳送電機：1.5KW

10、除塵風機電機：2.2KW

11、除塵用風量：2729m/h3

12、風機風壓：P=1091Pa

13、傳送輥道轉速：47r/min

14、葉輪直徑：φ320mm

15、時輪轉速：2440r/min

16、外形尺寸：4600×1070×1700mm

17、重量：3000kg

基本結構及作用

拋丸器：在機體下部，分左、右二組，每組由葉片、傳動軸、軸承座、電機、箱體、護板、鋼丸導向板組成。電機帶動葉片高速旋轉，把鋼丸從箱體底部向上拋向工件表面，達到清理工件的目的。可根據清理效果調定好鋼丸的彈射角度，并根據電流表讀數顯示鋼丸拋射量而酌情增減。

輥道傳送裝置：機體中部的輥道傳送裝置，由電機和輸送輥道組成。兩根輸送輥道成相關夾角同步同向旋轉，使被清理件螺旋式運動進行，輸送輥道中心距有一定可調余量約70mm。

除塵系統：由風機、旋風式除塵器及管道組成，對處理工件時所產生的粉塵處理，以保護生產現場的環境及操作人員的健康。（除塵管道由使用單位根據實際安裝要求自行配置，或由廠家配套粉塵凈化回收裝置）
